Магнитная ловушка

Что такое магнитная ловушка?

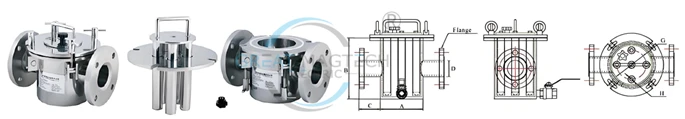

Магнитная ловушка (также называемая магнитной ловушкой для жидкости или магнитным сепаратором жидкостной линии) — это линейный магнитный фильтр, который устанавливается в трубопровод для улавливания мелких частиц железа из жидкостей, суспензий и полу-жидких материалов. Когда ваш продукт проходит через корпус, он проходит через магнитную зону высокой-интенсивности, создаваемую магнитными стержнями внутри. Крошечные стальные стружки, ржавчина и остатки износа прилипают к штокам, а не перемещаются вниз по потоку, повреждая насосы, засоряя сопла или попадая в готовый продукт.

Обычно магнитную ловушку используют в линиях передачи под давлением, особенно перед насосами, клапанами и точками наполнения. Это простой способ повысить чистоту продукта, сократить время простоя и уменьшить количество жалоб на качество без использования расходных фильтрующих материалов.

Отправить запрос сейчас

Характеристики магнитных жидкостных ловушек

1. Для разных материалов доступно множество различных стилей.

2. Максимальная магнитная сила может достигать 12 000 Гс для стиля N и 8000 Гс для стиля E.

3. Стандартная рабочая температура ниже или равна 80 градусам, максимальная рабочая температура может быть выбрана от 80°С до 350°С, при необходимости такая же, как и у магнитных стержней.

4. Соединение может осуществляться через наконечник, болтовую пластину, фланец, неровную головку и т. д.

5. В качестве материала корпуса доступна нержавеющая сталь 304 или 316L.

6. Правильно спроектированная магнитная конфигурация обеспечивает максимальный магнитный эффект, не препятствуя потоку жидкости.

7. Конструкция давления или другие особые требования могут быть изготовлены по индивидуальному заказу-.

Получите мгновенную цену

Как работает фильтр магнитной жидкости

Магнит-уловитель работает, заставляя жидкость или суспензию течь через магнитное поле высокой-напряженности внутри корпуса. Когда продукт попадает в магнитную ловушку, он проходит вокруг одного или нескольких магнитных стержней или пучка стержней, что создает сильную зону захвата на пути потока. Любые железные загрязнения, такие как мелкая стальная стружка, хлопья ржавчины или остатки износа, вытягиваются из потока и плотно удерживаются на поверхностях стержня, а не перемещаются вниз по потоку.

Вы поддерживаете процесс, пока магнит-ловушка непрерывно собирает металл. Когда приходит время чистки, вы сбрасываете давление в линии, открываете крышку и вытаскиваете магнитный узел. Застрявший металл легко стирается, после чего вы переустанавливаете узел и возвращаетесь к работе с минимальным временем простоя.

Отправить запрос сейчас

Установка и использование магнитов-ловушек для магнитной фильтрации воды.

Чтобы установить и использовать магнитную ловушку для магнитной фильтрации воды, подсоедините фланцевое входное/выходное отверстие фильтра к трубопроводу для жидкого раствора или жидкости и убедитесь, что направление потока соответствует стрелке на корпусе (если отмечено). Запустите линию и дайте материалу равномерно течь через ловушку. Во время первого запуска следите за тем, как быстро на магнитном узле накапливается мусор из железа. Этот пробный период поможет вам установить практичный цикл очистки в зависимости от уровня загрязнения и потребности в бесперебойной работе.

Если требуется очистка, сначала остановите линию и сбросьте давление в трубе. Ослабьте зажимные винты, снимите крышку и осторожно вытащите магнитный блок. Примеси железа, скопившиеся внутри корпуса, исчезнут при удалении магнита, что ускоряет-протирку. После очистки установите крышку на место, затяните зажимы, снова вставьте магнитные стержни и возобновите работу.

Отправить запрос сейчас

Как соединить магнитную ловушку и дроссельную заслонку. Резьба

Чтобы подсоединить магнитный затвор к дроссельной заслонке с резьбой, сначала подтвердите стандарт и размер резьбы с обеих сторон, например, NPT, BSPP/BSPT, а также диаметр трубы. Если резьба вашего клапана и магнитной ловушки не совпадает, используйте правильный переходник с резьбой: переходник с наружной-на-мама внутренней резьбой, штуцер или санитарный переходник, а не принуждать к соединению. Оберните тефлоновую ленту или нанесите резьбовой герметик на наружную резьбу, затем вручную-затяните ее и завершите гаечным ключом, избегая чрезмерной-затяжки во избежание деформации. Убедитесь, что у вас достаточно свободного пространства, чтобы открыть ловушку для очистки, а затем проверьте линию под давлением-на предмет утечек перед запуском производства.
