Высокоточный электропостоянный магнитный патрон на продажу

Высокоточный электропостоянный магнитный патрон на продажу

Наш высокоточный электропостоянный магнитный патрон продается по выгодной цене, он идеально подходит для зажима мелких и крупных заготовок при фрезерных операциях. Удлинители полюсов, легко фиксируемые на поверхности магнитных патронов, гарантируют зажим без перекосов даже при неровных заготовках. Полностью стальной корпус обеспечивает идеальную защиту от внешних воздействий, таких как горячая стружка и охлаждающая жидкость. Если вы работаете с большими объемами, вы дополнительно получите 4-контроллер каналов, одновременно переключающий макс. 4 магнитных патрона.

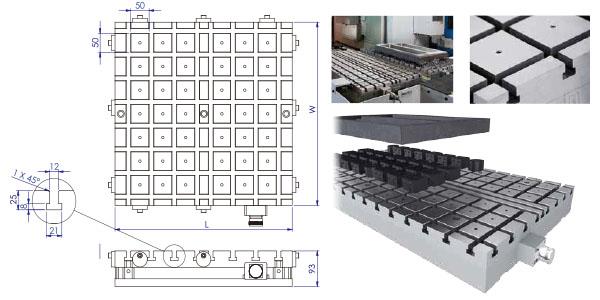

Спецификация Высокоточный электропостоянный магнитный патрон для продажи

Особенность электропостоянного магнитного патрона

• Магнитная кровать также оснащена Т-образными пазами.

• Рабочая поверхность патрона с электропостоянным магнитом изготовлена ​​из цельного куска мягкой стали, при этом полюса разграничены путем выполнения пазов на верхней поверхности, что исключает необходимость использования присадочного материала.

• Очень жесткая и прочная конструкция.

• Универсальный зажим непосредственно на магнитной станине для деталей из черных и цветных металлов.

•Максимальная точность благодаря однородной поверхности.

• После закрепления на столе прецизионного станка обеспечивается 100% безопасность исходной станины станка.

•Размер столба 50 х 50 мм.

• Сила сцепления больше или равна 350 кг на опору.

• Глубина проникновения магнитного поля при максимальном уровне силы сцепления до 12 мм.

•Для оптимального зажима необходимо минимум 8 полюсных контактов.

•Контроллер для магнитов выше



Как выбрать магнитный патрон?
1. Контактная зона
Идеальным условием является минимальный воздушный зазор, обеспечивающий максимальное сопротивление механической силе и большую площадь контакта. Наихудшие результаты получаются при больших воздушных зазорах и ограниченном (линейном) контакте.
2. Отделка поверхности
Притертая поверхность без воздушных зазоров обеспечивает наилучшее магнитное крепление заготовки, а шероховатая поверхность с множеством воздушных зазоров – худшее.

3. Материалы заготовки
Для практических целей максимальная индукция флюса достигается в чистом железе и минимальная в нержавеющей стали.

4. Состояние материала
Термическая обработка материалов влияет на их физическую структуру и способность поглощать магнитный поток. Отожженные материалы поглощают максимальную индукцию потока и не сохраняют остаточного магнетизма.
Закаленные материалы не поглощают столько магнитного потока, но имеют тенденцию сохранять его после выключения патрона.
5. Толщина заготовки
Путь магнитного потока внутри заготовки представляет собой полукруговую траекторию от центра одного полюса патрона к центру следующего полюса.
Таким образом, если заготовка тоньше, чем ее радиус пути, она не может поглотить весь поток, и часть его уходит в воздух. Таким образом, результирующая тяга ниже, чем при поглощении всего потока при толстой работе.
Примечание:Различные типы магнитных патронов Для фиксации заготовки
1. Патрон с постоянным магнитом
2. Электромагнитный патрон.
3. Электропостоянный магнитный патрон
Из вышеизложенного следует, что основной фактор выбора правильного типа магнитного патрона определяется указанными выше 5 факторами.
Также следует учитывать дополнительный тип шлифовального станка и направленную силу круга. (направление приложения силы шлифования или резания).
Как правило, максимальное сцепление достигается тогда, когда сила прикладывается под прямым углом к ​​направлению пилона. Направленная вниз сила в 4-5 раз превышает величину силы скольжения, поэтому чем сильнее сила скольжения вниз, тем меньше вероятность соскальзывания задания.
